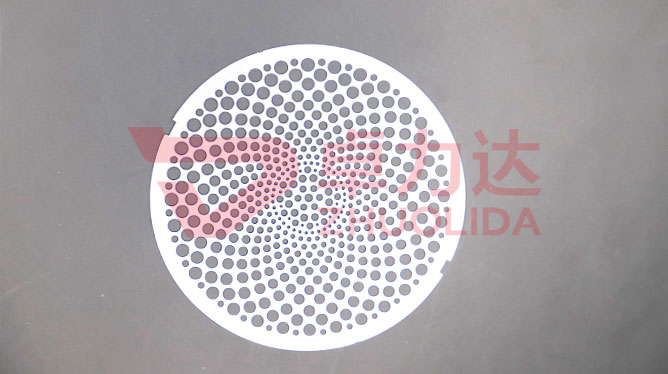

金屬蝕刻片加工作為精密制造領域的關鍵技術，通過化學蝕刻或物理蝕刻方法在金屬薄板上實現微米級孔徑加工，廣泛應用于電子通信、汽車制造、醫療器械等行業。其核心優勢在于無機械應力、加工精度高、支持復雜圖案定制，成為替代傳統沖壓、激光切割工藝的理想選擇。以下從加工流程、技術特點及典型應用案例三方面展開分析。
一、標準化加工流程：從材料到成品的精密控制
金屬蝕刻片加工流程涵蓋材料預處理、圖形轉移、化學蝕刻及后處理四大環節，每個步驟均需嚴格把控參數以確保品質。
1. 材料預處理
金屬基材（如不銹鋼、銅、鋁、鈦合金）需經過多道清洗工序去除表面油污、氧化物及雜質。例如，采用堿性溶液進行電解除油，配合超聲波清洗設備徹底清除微觀孔隙中的殘留物，隨后通過酸洗活化表面，增強光刻膠附著力。對于厚度0.02mm-1.5mm的金屬薄板，預處理后的表面粗糙度需控制在Ra0.4μm以內，以避免蝕刻液滲透不均導致側蝕。
2. 圖形轉移技術
當前主流采用光刻與絲網印刷雙重技術路徑：
光刻工藝：在金屬表面涂布感光膠后，通過紫外光將菲林底片上的圖形轉印至材料表面。顯影環節使用弱堿性溶液去除未曝光區域膠層，形成抗蝕掩膜。該技術可實現線寬0.02mm、孔徑0.03mm的微細結構加工，孔徑均勻性達±0.0075mm。
絲網印刷：針對大批量標準化產品，采用耐酸油墨通過絲網版直接印刷圖形。此方法成本較低，但精度略遜于光刻工藝，適用于孔徑≥0.1mm的常規結構。例如，某汽車喇叭網項目通過絲網印刷實現0.15mm孔徑的均勻分布，日產能達3000平方米。
3. 化學蝕刻控制
蝕刻液配方根據材料特性定制：
不銹鋼采用氯化鐵與鹽酸混合溶液，通過控制溫度（45-55℃）與噴淋壓力實現垂直蝕刻，側蝕量可控制在材料厚度的10%以內。
銅材使用氯化銅體系，配合添加抑制劑減少側向腐蝕，確保0.1mm厚銅箔的圖形保真度。
蝕刻過程中需實時監測溶液濃度與PH值，例如每2小時檢測一次氯化鐵含量，通過自動補液系統維持工藝穩定性。對于高精度產品，還可采用電解蝕刻技術，通過電流加速腐蝕，實現孔壁錐度5-10°的精確控制。
4. 后處理與檢測
蝕刻完成后需經過多級水洗、中和處理及烘干，隨后采用激光掃描儀檢測圖形尺寸公差。對于高要求產品，還會進行電解拋光提升表面光潔度，或通過電鍍增強耐腐蝕性。最終成品需通過AOI（自動光學檢測）設備進行全檢，確保無短路、毛刺等缺陷。
二、典型應用案例解析
1. 5G通信設備散熱組件
某品牌折疊屏手機均熱板采用0.05mm厚不銹鋼基材，通過蝕刻工藝加工出密集微通道結構。該設計使熱傳導效率提升40%，同時將產品重量減輕30%。加工難點在于控制0.1mm寬通道的側蝕量，通過優化蝕刻液流速與噴淋角度，最終實現通道寬度偏差≤0.005mm，孔壁錐度控制在8°以內。
2. 汽車氫燃料電池雙極板
針對氫燃料電池堆的流場板需求，開發出鈦合金蝕刻工藝。通過激光光刻技術制作掩膜，在0.2mm厚鈦板上蝕刻出深度0.15mm、流道寬度0.3mm的蛇形流場結構。該工藝突破了傳統機械加工的精度限制，使流道表面粗糙度降至Ra0.4μm，顯著提升氣體分布均勻性，電池功率密度提高15%。
3. 醫療內窺鏡導向管
為某醫療器械企業定制的鎳鈦合金導向管，需在直徑2mm的管壁上蝕刻出0.1mm寬的螺旋槽結構。采用卷對卷連續蝕刻設備，通過動態張力控制系統確保管材在蝕刻過程中保持直線度，最終產品彎曲疲勞壽命超過10萬次，滿足微創手術器械的嚴苛要求。蝕刻后的表面通過鈍化處理形成氧化膜，耐腐蝕性提升3倍。
