作為全球電子產品制造的重要基地，東莞憑借深厚的技術積淀與完善的產業鏈，已成為卷對卷蝕刻加工技術（Roll-to-Roll Etching）的核心發展區域，特別是以超薄、柔性金屬箔材為對象的精密制造方案備受關注。這種高效、連續的加工方式精準服務于柔性印刷電路板、精密傳感器等核心需求，在推動產業升級中扮演著不可或缺的角色。深入剖析其工藝流程，探明主要應用領域，有助于認識東莞在這一精密加工環節中的核心價值。
精密流程：解析東莞卷對卷蝕刻加工
卷對卷蝕刻加工的本質是一種物理與化學協同作用下的減材制造過程，主要針對各類薄型金屬卷材（如銅箔、不銹鋼箔、鎳合金箔等），通過連續、自動化的運作高效輸出圖形精密的部件。
核心環節如下：
前處理環節（金屬卷準備與清潔）：
精密開卷裝置確保金屬箔（厚度通常在微米級別）平穩送入產線。
深度清潔去油、除氧化層，確保后續工藝牢固附著力；進行微蝕粗化處理以提升抗蝕劑附著力。
部分高要求產品（如部分特定基材上的引線框架）會先進行表面金屬化處理（如電鍍銅、鎳、金）。
精密涂布覆膜環節（圖形生成基礎）：
在高度潔凈環境中，精密涂布設備將液態光致抗蝕劑（俗稱光刻膠）以特定厚度，均勻附著于金屬箔表面。
熱風烘箱精確控制溫濕曲線，確保溶劑揮發與膠層初步固化。
光學精密成像環節（核心圖形定義）：
預設高精度的數字圖案借助LDI（激光直接成像）技術或傳統掩膜制版系統（如鉻版菲林），在抗蝕劑層上選擇性曝光。
隨后精密顯影設備僅保留未曝光區域（正膠）或已曝光區域（負膠），蝕刻窗口圖案就此形成。
選擇性蝕刻環節（核心成型步驟）：
已顯影的卷材以恒定速率通過化學蝕刻槽（如銅基采用酸性氯化銅蝕刻液）。
蝕刻設備精密控制溶液溫度、濃度、壓力、噴嘴角度及噴淋強度，確保無保護區域的金屬被高速均勻地垂直蝕除，最終形成高質量側壁。
AOI自動光學檢測系統實時監控蝕刻深度與圖形精度。
剝離清洗環節（清除圖形防護）：
蝕刻完成的部件卷材進入抗蝕劑剝離槽，徹底溶解清除光刻膠層。
多重純水漂洗及高效烘干系統確保金屬表面零殘留、高潔凈度，避免氧化及斑點影響。
后精加工與收卷：
(可選)對蝕刻完成的元件表面進行鈍化、噴涂保護膜或再次精密電鍍以提升性能。
關鍵尺寸測量（CD Measurement）系統及外觀檢驗確保精度達標、圖形完整。
精密收卷裝置平穩卷取成品，便于后續運輸及深度組裝。

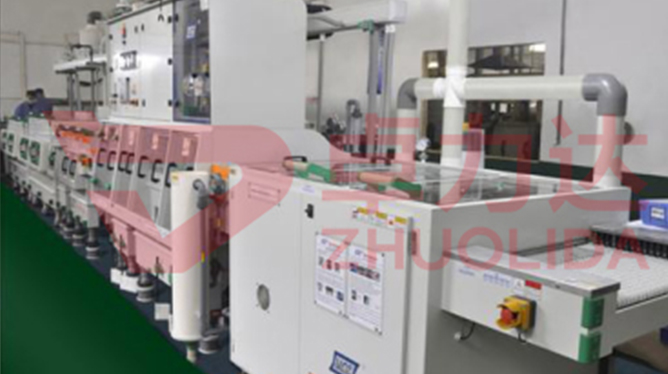

這一系列流程在東莞領先的自動化產線上實現了閉環精密控制，確保了卷對卷蝕刻加工的高穩定性和高效產能輸出。
廣闊天地：東莞卷對卷蝕刻的核心應用領域
東莞所提供的專業卷對卷蝕刻加工服務，為眾多領域提供了不可替代的精密金屬部件支持：
柔性電子（核心支柱）：
柔性印刷電路板（FPC/FPCB）: 智能手機、可穿戴設備、顯示屏、折疊屏內部的精細線路核心承載結構體，是卷對卷蝕刻最大的應用方向。東莞已成為全球FPC重要制造基地。
薄膜開關與觸控傳感器（ITO替代/增量層）： 構成鍵盤、觸摸屏、儀表盤底層電路的導電薄膜層精密制造。
精密功能器件：
金屬掩膜板（FMM，OLED核心）： OLED顯示面板蒸鍍制程中決定像素形態的精密金屬模板，蝕刻精度要求達微米級甚至更高，是高端制造的關鍵。東莞具備相關產業配套和潛力。
精細金屬網罩/篩網： 用于高精過濾、揚聲器組件、精密分選篩等領域，涵蓋多種材質與尺寸需求。
EMI/RF屏蔽罩/導電襯墊： 電子產品內部重要的電磁波干擾防護組件。
引線框架： 芯片封裝的核心載體結構（尤其輕薄封裝需求）。
傳感器元件基底： 應變片、電極等的核心基材。
新興產業領域：
光伏領域（如細柵線互聯部件、特殊光伏功能部件）： 提升能源轉換效率的精密互聯結構。
鋰電池領域（如集流體、結構件）： 能量儲存設備關鍵部件的薄型材料。
精密醫療器械部件： 醫療電極基底、微型支架類部件等制造需求。
東莞優勢：精密制造的重要支點
依托珠三角強大的電子產業集群、深厚的機械與化工基礎以及不斷發展的物流配套體系，東莞在卷對卷蝕刻加工領域展現出強勁活力，吸引了眾多高品質的卷對卷蝕刻加工廠在此布局產能。這些工廠不僅能為客戶提供完整的卷對卷蝕刻加工制造鏈路，更是持續推動工藝優化，面向高頻柔性電路、精細金屬網眼結構、先進面板核心元件等前沿方向提供更精密可靠的制造支持，逐步成為推動區域產業升級的重要一環。
面向未來
隨著柔性電子、折疊顯示、物聯網終端設備的持續滲透，以及半導體封裝與新能源技術的快速迭代，精密金屬卷材元件的核心地位更加凸顯。東莞卷對卷蝕刻加工技術與產業的發展，將繼續致力于提高蝕刻極限精度、良率穩定控制及綠色生產轉型，不斷鞏固其在精密制造鏈條中的關鍵地位，并憑借成熟的技術與扎實的服務為各類高端電子元件與功能性器件的創新提供堅實保障。
