金屬片卷對卷蝕刻(Roll-to-Roll Etching,簡稱RTR蝕刻)是一種面向柔性薄材的高效連續加工工藝,適用于不銹鋼、銅合金等卷料的大規模精密蝕刻生產。金屬片卷對卷蝕刻廠通過全自動流水線實現“從原料到成品”的無斷點加工,其核心流程如下:
卷材預處理與清潔
成卷金屬原材料(厚度0.05–0.5mm)首先通過等離子清洗機去除有機污染物,再經堿性脫脂槽(pH≥12)溶解油污,表面粗糙度需控制在Ra≤0.4μm,確保后續感光膠的均勻附著。這一環節的潔凈度直接影響金屬片卷對卷蝕刻的圖形精度。
全自動覆膜與圖形轉移
利用RTR貼膜機在金屬卷表面連續壓覆5–10μm厚度的感光干膜,通過激光直寫曝光系統(精度±2μm)將掩膜圖案轉移到感光層,支撐0.01mm級超精細線寬制造。金屬片卷對卷蝕刻加工在此階段需保持恒溫恒濕環境,避免卷材變形導致的圖形錯位。
連續化學蝕刻成型
卷材以恒定速率通過定制噴淋蝕刻槽,不同金屬需適配差異化溶液:
不銹鋼:HCl-HNO?混合液(50℃),蝕刻速率0.04–0.08mm/min,側壁垂直度偏差≤0.3°
銅合金:閉路循環FeCl?溶液(廢液回收率≥95%),精度±0.01mm
實時監控濃度、溫度及噴淋壓力,避免過蝕或圖形失真。這一環節的效率優勢使金屬片卷對卷蝕刻廠能夠72小時內量產200米長精密網材。
脫膜與后處理
自動化脫膜槽溶解殘留感光膠后,采用納米級電解拋光技術將表面粗糙度降至Ra≤0.1μm。高反光金屬表面需通過白光干涉儀進行3D輪廓檢測,驗證線寬深度誤差(±1.5μm)與側壁光潔度。
智能質檢與分切
AI視覺系統自動識別微孔堵塞、毛刺等缺陷(檢出率≥99.98%),再根據訂單需求分切為獨立部件或保持卷材形態。

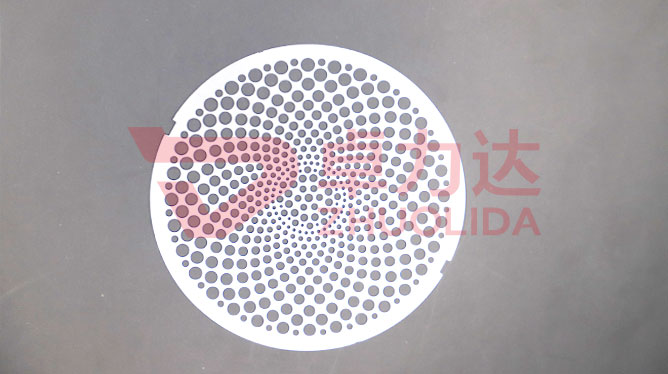

金屬片卷對卷蝕刻加工的核心應用領域
憑借高效率、無應力加工及復雜微結構成型能力,金屬片卷對卷蝕刻技術已滲透到六大高端制造領域:
柔性電子核心組件
折疊屏手機鉸鏈的超薄不銹鋼彈簧片(0.1mm)、曲面觸控傳感器電路通過金屬片卷對卷蝕刻實現高彈性結構一體化成型,抗疲勞強度較傳統沖壓工藝提升200%。專業金屬片卷對卷蝕刻廠可定制0.05mm寬度的微細導線,滿足可穿戴設備微型化需求。
新能源電池關鍵部件
氫燃料電池鈦極板:蝕刻0.3mm深/0.4mm寬的雙極流道,氣體擴散效率提升40%
鋰電集流體:銅箔蝕刻微孔陣列(孔徑0.02mm),實現電極材料附著力優化
金屬片卷對卷蝕刻加工保障了批量化生產的成本可控性與工藝一致性。
光學精密濾光器件
紅外傳感器中的鎳合金濾波網(孔徑0.01mm)、激光準直器不銹鋼格柵通過金屬片卷對卷蝕刻實現98%通光一致性,誤差低于常規蝕刻工藝。此類產品需在百級無塵環境下生產,凸顯金屬片卷對卷蝕刻廠的潔凈車間優勢。
高端醫療器械
微創手術器械的鈦合金引導管(鏤空減重30%)、植入式神經電極鉑金觸點均依賴金屬片卷對卷蝕刻達成生物相容性無毛刺表面。其連續加工特性使單批次量產千件以上,降低醫療成本。
交通工具輕量化部件
新能源汽車電池包電磁屏蔽罩(不銹鋼蝕刻孔徑0.5mm)、飛機引擎多層過濾網采用金屬片卷對卷蝕刻實現多層級復合結構,在保證防護效能的同時減重25%,突破傳統工藝的材料厚度限制。
工業傳感器基材
金屬應變片、編碼器碼盤通過蝕刻形成微米級應變柵(線寬0.02mm),熱變形系數低于5ppm/℃。專業金屬片卷對卷蝕刻廠可同時滿足導電性、機械強度與耐腐蝕性三重指標。
技術演進與產業價值
金屬片卷對卷蝕刻加工通過連續化學蝕刻與智能控制融合,解決了高密度微結構器件的量產瓶頸。相較于片式蝕刻,其自動化流水線減少人工干預80%,材料利用率提升35%,在折疊屏手機、氫燃料電堆等領域的加工成本降低30%。當前行業前沿技術聚焦于三個方向:
超薄材料適應性:拓展至0.03mm極薄鉬合金蝕刻加工
綠色蝕刻體系:開發生物可降解蝕刻液替代強酸溶液
數字孿生控制:基于實時監測數據的蝕刻參數動態調優
未來隨著材料科學與精密控制技術的突破,金屬片卷對卷蝕刻廠將向“全工藝閉環”和“零缺陷生產”持續升級,為半導體封裝、量子器件等新興領域提供顛覆性制造方案。
