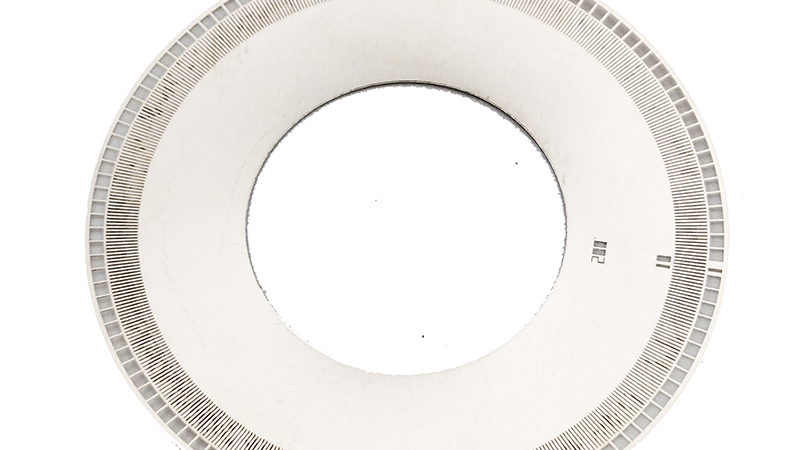

電鑄碼盤電鑄加工是一種高精度的微細加工技術，廣泛應用于光電編碼器、精密測量設備及自動化控制系統。本文詳細探討電鑄碼盤電鑄加工的制造工藝、關鍵參數及性能優化策略，以提升碼盤的精度和可靠性。
**1. 電鑄碼盤電鑄加工的基本原理**
電鑄碼盤電鑄加工采用電化學沉積工藝，在導電基板上精確復制微細圖形。與傳統機械加工相比，電鑄碼盤電鑄加工具有更高的分辨率（可達±1μm）和更低的制造成本，適用于高密度編碼盤的批量生產。
**2. 電鑄碼盤電鑄加工的核心工藝參數**
- **電流密度**：通?？刂圃?0~50mA/cm2，過高會導致鍍層粗糙，過低則影響沉積速率。
- **電解液配方**：鎳基電鑄液（硫酸鎳250~300g/L，氯化鎳40g/L，硼酸40g/L）可優化電鑄碼盤電鑄加工的鍍層均勻性。
- **溫度控制**：維持在50±2℃，以確保穩定的沉積速率和鍍層質量。
**3. 電鑄碼盤電鑄加工中的圖形精度優化**
采用高分辨率光刻技術（如LIGA工藝或UV光刻）制作掩模板，可使電鑄碼盤電鑄加工的刻線精度達到微米級。實驗表明，優化后的電鑄碼盤電鑄加工可使碼盤的角度誤差降低至±5角秒以內。
**4. 電鑄碼盤電鑄加工的后處理技術**
- **脫模工藝**：采用化學或機械方法分離電鑄層與基板，避免碼盤變形。
- **表面處理**：通過鈍化或鍍金工藝增強電鑄碼盤電鑄加工件的耐腐蝕性和信號反射率。
**5. 電鑄碼盤電鑄加工的應用及挑戰**
電鑄碼盤電鑄加工技術已廣泛應用于高精度編碼器、數控機床和航空航天設備。然而，大尺寸碼盤（直徑>200mm）的均勻性控制仍是電鑄碼盤電鑄加工面臨的主要技術難題。
電鑄碼盤電鑄加工技術憑借其高精度、低成本的優勢，成為精密測量領域的關鍵制造方法。未來，通過優化電解液成分和工藝參數，電鑄碼盤電鑄加工有望在更高端領域實現突破。
