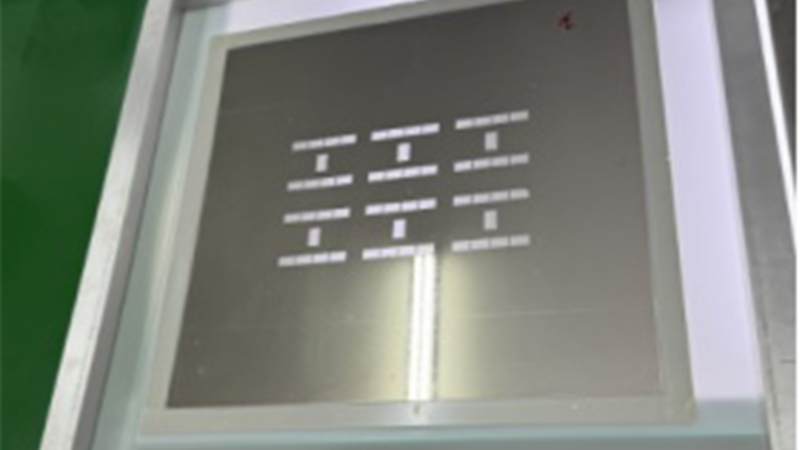

在半導體封裝中，**半導體晶圓植球電鑄加工**是實現高精度焊球植裝的核心工藝。例如BGA、Flip Chip等先進封裝，依賴電鑄技術形成微米級金屬凸點或焊球，其優勢如下：

1. **高精度與一致性**

- **半導體晶圓植球電鑄加工**通過電解沉積金屬（如銅、鎳或焊料合金），可在晶圓表面形成均勻的凸塊（UBM）或焊球基底，厚度精度達±1μm，滿足高密度互連需求。

- 傳統植球工藝（如錫膏印刷）難以實現微米級控制，而**半導體晶圓植球電鑄加工**可適配10μm以下的凸點間距。

2. **材料與可靠性優勢**

- **半導體晶圓植球電鑄加工**能制備多層UBM結構（如Ti/Cu/Ni），增強焊料粘附性并防止擴散，提升封裝可靠性。

- 直接電鑄焊料合金（如SnAg）可避免回流焊的偏移問題，尤其適合晶圓級封裝（WLP）。

 3. **工藝兼容性**

- 電鑄低溫特性避免高溫對敏感元件的損傷，且與CMOS工藝無縫集成。

- 通過光刻掩膜選擇性沉積，**半導體晶圓植球電鑄加工**可精準控制凸點位置，減少材料浪費。

4. **對比其他技術**

- 激光植球成本高，錫膏印刷精度不足，而**半導體晶圓植球電鑄加工**在效率、成本與精度間取得平衡，成為3D封裝和TSV互連的首選。

**半導體晶圓植球電鑄加工**憑借其微米級精度、材料可控性和低溫工藝，成為先進封裝不可或缺的技術，持續推動半導體高密度互連的發展。
