25年蝕刻領(lǐng)域?qū)崙?zhàn)經(jīng)驗(yàn)，擁有上萬次成功案例，500強(qiáng)企業(yè)的信賴。

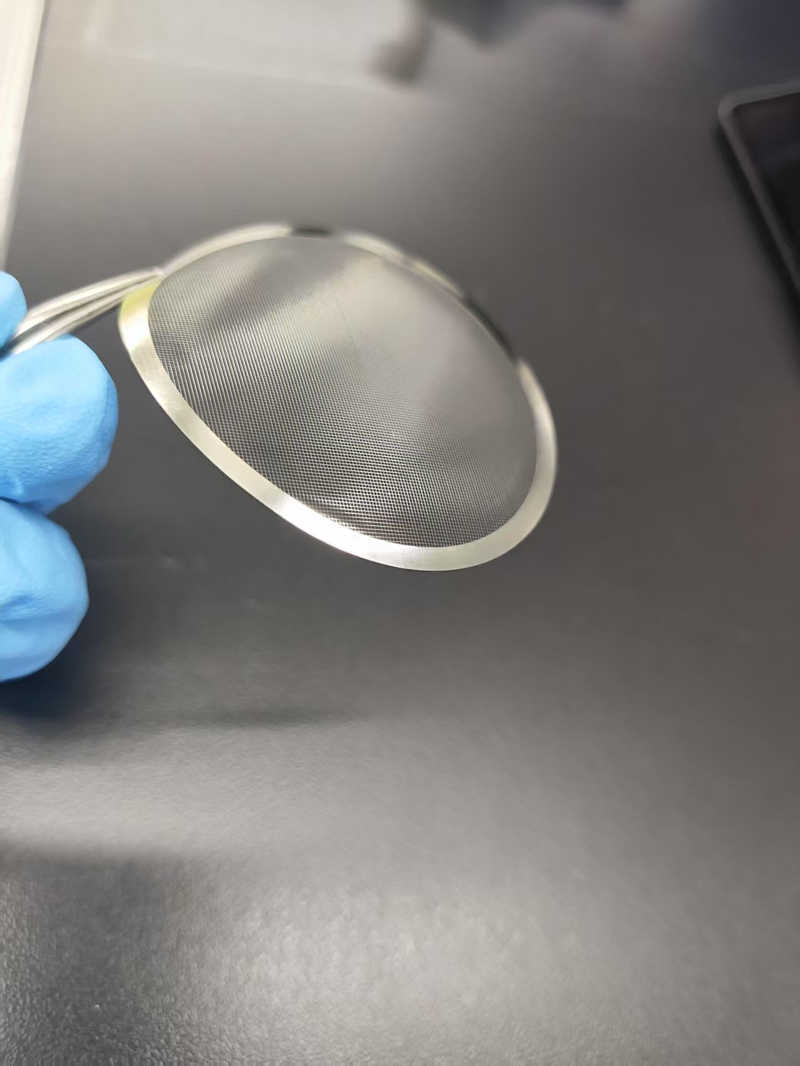

精密電鑄加工是一種利用電化學(xué)原理，通過金屬離子沉積在芯模表面形成高精度金屬零件的特種加工技術(shù)。其核心在于通過精確控制電鑄參數(shù)，復(fù)制芯模的微細(xì)結(jié)構(gòu)，最終獲得復(fù)雜、精密且具有特定功能的金屬部件。以下是對該技術(shù)的系統(tǒng)解析：
**1. 基本原理**
- **電化學(xué)沉積**：在電解液中，陽極金屬（如鎳、銅等）溶解為離子，在陰極（芯模）表面還原沉積，形成與芯模形狀相反的金屬層。
- **復(fù)制精度**：可達(dá)到亞微米級精度，表面粗糙度Ra＜0.1μm，適合微細(xì)結(jié)構(gòu)（如微齒輪、光學(xué)模具等）的復(fù)制。
**2. 關(guān)鍵工藝流程**
1. **芯模制備**
- 材料：常用鋁、不銹鋼或光刻膠（LIGA技術(shù)）。
- 表面處理：拋光至鏡面（Ra≤0.02μm），必要時鍍鉻以提高脫模性。
2. **導(dǎo)電化處理**
- 非金屬芯模需化學(xué)鍍銀或?yàn)R射導(dǎo)電層。
3. **電鑄沉積**
- **溶液控制**：如鎳電鑄采用氨基磺酸鎳溶液（Ni2?濃度80-120g/L，pH 3.5-4.5，溫度50-60℃）。
- **參數(shù)優(yōu)化**：電流密度1-10A/dm2，脈沖電源可減少內(nèi)應(yīng)力，提高致密度。
4. **脫模與后處理**
- 機(jī)械/化學(xué)脫模后，可能需熱處理（如200-300℃去應(yīng)力）或精密機(jī)加工修正。
**3. 技術(shù)優(yōu)勢**
- **高精度**：可復(fù)制納米級特征（如MEMS器件）。
- **復(fù)雜結(jié)構(gòu)**：一體化成型深腔、微孔等（如噴墨打印機(jī)噴嘴）。
- **材料多樣性**：鎳（高強(qiáng)度）、銅（高導(dǎo)熱）、金銀（電子觸點(diǎn)）等。
**4. 典型應(yīng)用領(lǐng)域**
| **行業(yè)** | **應(yīng)用案例** | **精度要求** |
|----------------|-------------------------------------|---------------------------|
| **航空航天** | 渦輪葉片冷卻孔模具 | 孔徑±2μm，深寬比10:1 |
| **電子** | IC引線框架、連接器 | 厚度公差±1μm |
| **醫(yī)療器械** | 微型手術(shù)器械、血管支架模具 | 表面Ra≤0.05μm |
| **光學(xué)** | 非球面鏡模芯、衍射光學(xué)元件 | 形狀誤差＜λ/10（λ=633nm） |
**5. 技術(shù)挑戰(zhàn)與對策**
- **內(nèi)應(yīng)力控制**：
- 問題：沉積應(yīng)力導(dǎo)致零件翹曲。
- 解決：添加應(yīng)力調(diào)節(jié)劑（如糖精）或采用脈沖電鑄。
- **沉積速率**：
- 低速沉積（如20μm/h）保證質(zhì)量，高速（＞100μm/h）需優(yōu)化溶液對流。
- **脫模損傷**：
- 使用低黏附力涂層（如PTFE）或可溶性芯模（如鋁合金堿溶）。
**6. 前沿發(fā)展**
- **復(fù)合電鑄**：共沉積納米顆粒（如SiC）增強(qiáng)力學(xué)性能。
- **3D打印+電鑄**：打印樹脂芯模，電鑄后溶解樹脂，實(shí)現(xiàn)復(fù)雜中空結(jié)構(gòu)。
- **微細(xì)電鑄**：結(jié)合光刻技術(shù)制造微機(jī)電系統(tǒng)（MEMS）。
**7. 與電鍍的區(qū)別**
| **特征** | **精密電鑄** | **電鍍** |
|----------------|----------------------------|---------------------------|
| 目的 | 制造獨(dú)立零件 | 表面改性/防護(hù) |
| 厚度 | 0.1-10mm | 0.001-0.1mm |
| 脫模 | 需分離芯模 | 與基體永久結(jié)合 |
精密電鑄加工是高端制造不可替代的技術(shù)，尤其在微納器件和超精密模具領(lǐng)域。隨著智能化控制（如AI參數(shù)優(yōu)化）和新型材料的應(yīng)用，其精度和效率將進(jìn)一步提升。
在線咨詢
電話聯(lián)系
