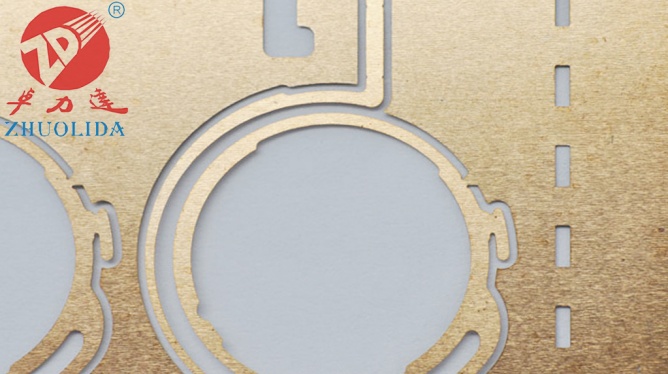

銅板蝕刻片是以銅材為基板、通過化學或物理蝕刻工藝制成的精密金屬片，廣泛應用于裝飾、模型制作、電子工業等領域。以下為相關技術要點及應用場景：
一、銅板蝕刻片的原理
銅板蝕刻片的原理是利用化學反應或物理撞擊來選擇性地去除銅板上不需要的部分，從而形成所需的圖案或形狀。具體來說，通常包括以下幾個步驟：
1.**涂覆抗蝕層**：在銅板表面均勻涂覆一層感光材料或抗蝕材料，如光刻膠等。
2.**曝光與顯影**：通過光刻方法，將設計好的圖案轉移到銅板表面的抗蝕層上。曝光后，未被光線照射的部分會被顯影去除，暴露出需要蝕刻的銅板區域。
3.**蝕刻**：將處理好的銅板浸入特定的蝕刻液中，如氯化銅溶液、硝酸等。蝕刻液會與暴露的銅發生化學反應，將其溶解掉，而抗蝕層保護的區域則不會被腐蝕。
4.**清洗與去除抗蝕層**：蝕刻完成后，將銅板取出，清洗掉殘留的蝕刻液，并去除抗蝕層，得到所需的蝕刻圖案。
二、銅板蝕刻的核心優勢
1.高精度與復雜圖形能力
-**微米級精度**：蝕刻可實現10μm以下線寬（如LDI激光直接成像技術），遠超機械雕刻（通常>100μm）。
-**復雜圖形**：支持任意形狀設計（如曲線、鏤空），適合高密度PCB布線或藝術細節。
2.高效批量生產
-**一致性高**：噴淋蝕刻機可同時處理數百片銅板，良率達95%以上。
-**無接觸加工**：避免機械應力，適合薄銅板（0.1mm）或脆性基材（如陶瓷覆銅板）。
3.材料適應性強
-**多種基材**：覆銅板（FR4、鋁基板）、純銅、銅合金（如黃銅、鈹銅）均可蝕刻。
-**表面處理靈活**：蝕刻后可直接電鍍（金、銀、鎳）、噴涂或氧化著色。
4.成本效益
-**低損耗**：僅去除目標區域銅層，材料利用率高達90%以上（機械雕刻損耗約30-50%）。
-**小批量靈活**：光刻膠掩模成本低，適合定制化生產（如藝術品、原型驗證）。
5.環?？煽匦蕴嵘?/span>
-**綠色蝕刻液**：生物基蝕刻劑（如檸檬酸+雙氧水）逐步替代氯化鐵，減少重金屬污染。
-**閉環回收**：電解再生技術可恢復80%以上蝕刻液活性，降低廢液處理成本。
三、銅板蝕刻片的應用方向
1.電子行業
-**印刷電路板（PCB）制造**：通過蝕刻工藝在銅板上形成復雜的電路圖案，是制造PCB的關鍵步驟之一。
-**電子元件制造**：用于制造微小的電子元件，如集成電路板、LED基片等。
-**傳感器制造**：制造各種微型傳感器，如壓力傳感器、溫度傳感器等。
2.模型制作與工藝品制造
-**模型零件**：用于制作建筑模型、軍事模型等的精細零件。
-**金屬工藝品**：制作各種金屬工藝品，如書簽、銘牌、標牌、裝飾品等。
3.家電配件
-**過濾網**：制造果汁機網、豆漿機網、咖啡壺過濾網等家電配件。
-**揚聲器網**：用于制造揚聲器的防護網等。
4.通訊產品零部件
-**手機金屬按鍵片**：制造手機金屬按鍵片、聽筒網、防塵罩等。
-**MP3/MP4面板**：用于制造MP3、MP4等電子產品的面板。
5.其他領域
-**汽車制造**：用于制造汽車內飾件、傳感器等。
-**航空航天**：制造航空、航天領域的精密零件。
-**醫療設備**：制造醫療器械中的精密部件。
銅板蝕刻片因其高精度、金屬質感和易于加工等特點，在眾多領域都有著重要的應用，為各種產品的制造提供了高效、精細的加工手段。
