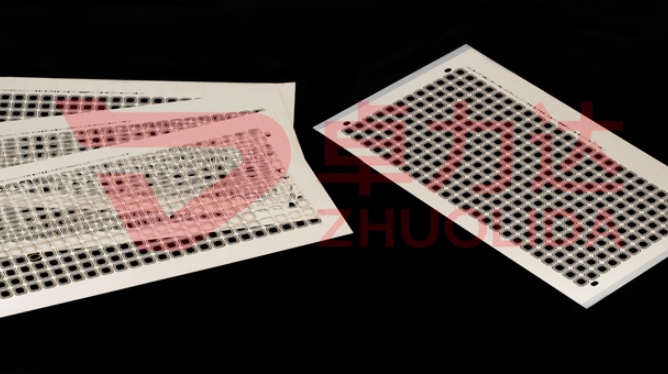

半蝕刻工藝是一種精確控制蝕刻深度的技術，廣泛應用于電子制造、微機電系統（MEMS）和裝飾加工等領域。以下是其詳細工藝流程及關鍵要點：
一、半蝕刻工藝流程
1. **材料準備**
- **基材選擇**：常見基材包括覆銅板、鋁、不銹鋼等，需確保表面平整無污染。
- **清潔處理**：通過化學清洗或等離子處理去除表面油脂、氧化物，增強光刻膠附著力。
2. **涂覆光刻膠**
- **涂膠方式**：旋轉涂覆（液態膠）或層壓（干膜），形成均勻抗蝕層。
- **烘烤固化**：預烘去除溶劑，提高膠層穩定性。
3. **曝光**
- **掩模對位**：將光掩模（含設計圖案）精準對準基材，避免偏移。
- **UV曝光**：紫外線照射使光刻膠發生光化學反應，正膠曝光區可溶，負膠反之。
4. **顯影**
- **顯影液處理**：溶解可溶部分光刻膠，露出需蝕刻區域?？刂茣r間防止過顯影。
5. **蝕刻**
- **蝕刻液選擇**：根據材料選用（如FeCl?蝕銅，HNO?蝕鋁）?？刂茰囟龋?5-50℃）、濃度及噴淋壓力。
- **深度控制**：通過時間監控或實時檢測（如激光測厚）確保蝕刻深度（如銅箔的50%）。
- **防側蝕措施**：優化蝕刻液流速或使用添加劑減少橫向侵蝕。
6. **去除光刻膠**
- **剝離工藝**：堿性溶液或專用剝離劑去除殘留膠層，避免損傷基材。
7. **后處理**
- **清洗干燥**：去離子水清洗后烘干。
- **表面處理**：拋光、鈍化或涂覆保護層（如抗氧化涂層）。
- **質量檢測**：顯微鏡檢查圖案精度，輪廓儀測量深度，確保符合設計。
二、關鍵控制參數
- **蝕刻速率**：由溶液濃度、溫度及攪拌速度決定。
- **均勻性**：設備噴嘴設計及基材放置方式影響蝕刻均勻度。
- **對位精度**：尤其在多層板加工中需微米級對齊。
三、應用場景
- **PCB制造**：制作盲孔/埋孔、柔性電路板的彎曲區域。
- **金屬裝飾**：手機外殼浮雕、品牌標識。
- **MEMS器件**：微傳感器、執行器的三維結構。
- **半導體封裝**：引線框架的局部減薄。
四、半蝕刻工藝的挑戰與解決方案
- **側蝕問題**：采用垂直蝕刻設備或調整蝕刻液配方。
- **環保處理**：廢液回收系統及中和處理，符合環保法規。
- **高精度需求**：引入等離子蝕刻或激光蝕刻技術，提升微米級加工能力。
半蝕刻工藝通過精準控制蝕刻深度，實現復雜三維結構，其核心在于參數優化與過程監控。隨著技術進步，該工藝在微電子和精密制造領域的應用將更加廣泛。
