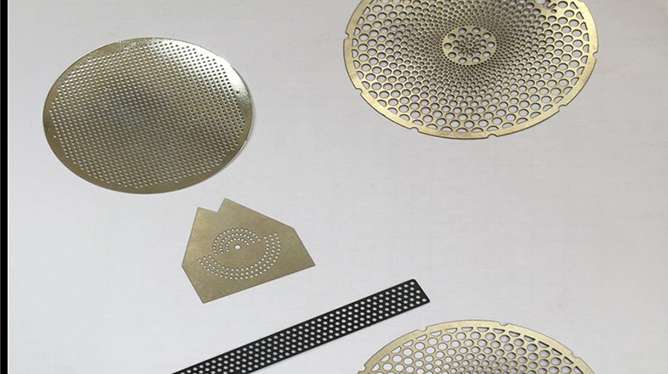

密集孔加工技術是一種在材料表面或內部制造大量緊密排列的小孔的技術。以下是關于它的詳細介紹：
一、技術分類
機械鉆孔
麻花鉆鉆孔：這是最常見的密集孔加工技術機械鉆孔方式。麻花鉆通過旋轉切削材料來形成孔。在密集孔加工技術加工密集孔時，需要精確的定位系統來確保每個孔的位置精度。例如，在印制電路板（PCB）的加工中，麻花鉆可以用來鉆小孔，但由于其排屑空間有限，在密集孔加工時容易出現切屑堵塞的情況，影響加工質量和效率。
群鉆鉆孔：密集孔加工技術群鉆是一種經過特殊刃磨的鉆頭，它可以改善鉆孔的定心性能和排屑條件。在密集孔加工中，群鉆能夠更好地適應連續鉆孔的工況，減少鉆頭的偏移，提高孔的直線度和位置精度。
電火花加工（EDM）
電火花穿孔加工：利用電極和工件之間脈沖性火花放電產生的局部高溫來蝕除材料。對于高硬度、高強度等難加工材料的密集孔加工，電火花穿孔是一種有效的方法。例如，在密集孔加工技術加工硬質合金模具的冷卻孔時，電火花穿孔可以精確地制造出密集的小孔，不受材料硬度的限制。不過，電火花加工速度相對較慢，且電極有一定的損耗，需要定期更換或修整電極。
激光加工
激光打孔：通過高能量密度的激光束聚焦在材料表面，使材料瞬間熔化或汽化，從而形成孔。激光加工具有很高的加工精度和靈活性，能夠快速地在各種材料上密集孔加工技術加工密集孔。比如在航空航天領域的渦輪葉片上加工冷卻孔，激光打孔可以實現復雜形狀和高精度的孔加工。而且激光加工是非接觸式加工，不會對工件產生機械應力，有利于加工薄壁、脆性材料上的密集孔。
電解加工
電解鉆孔：基于電解原理，工件作為陽極，工具作為陰極，在電解液中通過電化學溶解作用去除材料形成孔。這種方法適合加工深徑比大的密集孔，并且加工表面質量好。例如在一些精密機械零件的加工中，電解鉆孔可以制造出精度高、表面粗糙度低的密集孔。但電解加工需要配備專門的電解液循環系統和復雜的工裝夾具，設備成本較高。
二、應用領域
航空航天領域
在航空發動機的葉片和燃燒室部件上，需要加工大量的冷卻孔來保證部件在高溫環境下的正常工作。這些冷卻孔通常是密集排列的，采用先進的密集孔加工技術可以確保孔的質量，提高發動機的性能和可靠性。例如，通過激光打孔技術在渦輪葉片上加工出的微孔，可以有效降低葉片溫度，提高發動機的熱效率。
汽車制造領域
汽車發動機的噴油嘴、氣缸體等部件需要高精度的密集孔。噴油嘴上的小孔能夠精確地控制燃油噴射量和噴射角度，通過電火花加工等技術可以制造出符合要求的密集孔，從而提高發動機的燃油經濟性和動力性能。
電子工業領域
如前文所述，PCB 板上有大量的密集孔，用于實現電路的連接。機械鉆孔、激光鉆孔等技術都在 PCB 制造中發揮著重要作用。隨著電子產品向小型化、高性能化發展，對 PCB 板上密集孔的加工精度和密度要求也越來越高。
三、技術挑戰與發展趨勢
技術挑戰
精度控制：在密集孔加工技術密集孔加工中，要保證每個孔的尺寸精度、位置精度和形狀精度是一個巨大的挑戰。由于孔之間的間距小，加工過程中的熱變形、機械振動等因素很容易導致精度下降。
排屑與散熱：特別是在機械鉆孔和電火花加工中，切屑的排出和加工過程中的熱量散發是需要解決的問題。切屑堵塞會損壞刀具或電極，熱量積累會影響材料的性能和加工精度。
發展趨勢
復合加工技術：將多種加工技術結合起來，如激光 - 機械復合加工、電火花 - 電解復合加工等。這種復合加工可以充分發揮各種技術的優勢，提高密集孔加工的效率和質量。
智能化加工：利用人工智能和自動化技術，對加工過程進行實時監測和控制。通過傳感器收集加工過程中的數據，如刀具磨損、加工精度等，然后利用智能算法進行分析和決策，實現加工過程的優化。
